いよいよ、ケースに組み込んでいきます。
まずは、線材を剥いて
|
 |
ポットにハンダ付けして
|
 |
パーツを仮組みし前回、目見当で失敗した
経験を生かし、ちゃんと長さを確かめてから
線材を切断します。
|
 |
前回、接着に戸惑うは吹っ飛ばすはと
災難続きだったLED装着に突入です。
プラス側がアノードと言い目印として
足が少し長くなっています。
マイナス側はカソードだ！
|
 |
スペースのあるうちにグルーガンで
接着です。
前回の教訓生かしまくりです。
|
 |
基盤に取り付けたポットを装着し・・・
あっ！DCジャックが逆に付いてる・・・
こんな所で気が付くとは・・・遅すぎる。
インプットジャックに近くないと無駄な配線が・・・
もういい。今回はこのまま行きます。
穴も開けちゃっているわけですし。
|
 |
気を取り直してフットスイッチの配線です。
BM BOOSTER製作時、最大の失敗となった
箇所だけに
|
 |
ビシッと配線します。
ココまできたら勝ったも同然。
電池を入れて
|
 |
入れて・・・入れて・・・
入らないではないですか！・・・
|
 |
何を勘違いしたかケース加工時、
寸法取りに使用したフットスイッチが
薄かったのであった・・・がーん・・・
小型軽量を目指し、
いや何百円かをケチって小さいケースに
したのがそもそもの間違いでした。
|
 |
なんと言う事でしょうか。
ココまで目に見える物理的なミスを犯すとは。
しかし、ココまで来たからには
何か解決案をひねりださなくてはいけません。
そこで
|
 |
電池外付け案を採用しました。
直球勝負です。
「自分で使うんだから」と
言い飽きた瞬間でもあります。
|
 |
電池外付け案決行と、なったからには
先を急ぎます。
インプットジャックにケーブルを挿し
スイッチ
|
 |
オン！
やった！光ったぞ。
そして、なだれ込むように
ギターアンプリファイアに接続し再び
スイッチオン。
ヴォリュームを１２時くらいに設定し
右側の「FUZZ」を上げていくと・・・
あれ？音が小さいぞ。
全開にしても小さいぞ・・・
やはり基盤編に於いてもミスがあったのか？
しかたなく
|
 |
配線や基盤を再チェックです。
見つかりません。
そういえば、一番不安だった抵抗値かも・・・
そうです。抵抗値間違えてました。
どうやら２桁大きい数値のものを
取り付けていたようです。
|
 |
ハンダ吸い取り線で半田を除去し
間違っていた抵抗を抜き
|
 |
１２０ｋΩの抵抗に換えます。
そして、再びセッティングしなおし
スイッチ・・・
オン
音が出た。
|
 |

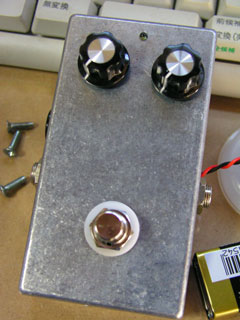

という訳で、今回も様々なミスを犯しつつ
なんとか音が出るところまでこぎつけました。
「エフェクター製作としては失敗だろう？」との
声も聞こえてきそうですが失敗は成功のマザー！
次回作への糧としたいと思っています。
JH FUZZ OFF(302kbMP3)
JH FUZZ ON (569kbMP3)
JH FUZZのつまみは両方とも１２時です。
一応、JH FUZZ入れっぱなしでギター側のヴォリュームを
上げ下げしたサンプルもアップしておきます。
JH FUZZ Sample(1.6MbMP3) |
