基盤配線に自身のない私は大英断を下しました。
それはケース加工で大失敗した
JH FUZZの基盤を取り外し「テスト用個体」として
第二の人生を歩んでもらうという悲しい選択です。
やはり、「電池外付け」は使用上不便満点でした。
また、作ればいいんです。
|
 |
基盤を外します。
サラバ！JH FUZZ.。
|
 |
これ程の犠牲を払う以上、
新しい試みを成さなければなりません。
そこで、かねてから気になっていた

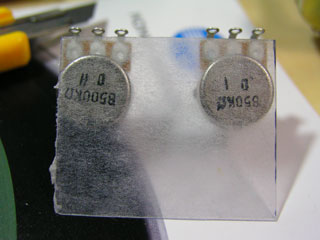

ポットと基盤の絶縁を施すことにしました。
これまた、「ジャンク」の古いエフェクターを
分解したところ、塩化ビニールシートのようなもので
絶縁してあるのを発見しました。
それを両面テープでポットに貼り付けてみました。
|
 |
そして今や亡骸と化した「元JH FUZZ」のケースに
「ＲＲ基盤」を配線し果たして
音が出るのか出ないのか試してみます。
|
 |
出ない・・・音が出ません。
やはり私にはまだ複雑すぎる
回路だったのでしょうか・・・
仕方なく基盤の配線をチェックしようとした瞬間です。
「あっ、オペアンプが付いてない。」
これでは、音が出ないのも当たり前です。
|
 |
オペアンプをソケットに挿し再びチェックです。
音が出た！
しかも、予想より良さそうな音が。
懸念していたハンダ付け箇所の多さも
「ジャンク」のコンデンサーも
どうやら問題無さそうです。
|
 |
音が出ると分かれば気持ちも、はやります。
基盤からの線をしっかりとハンダ付けし
|
 |

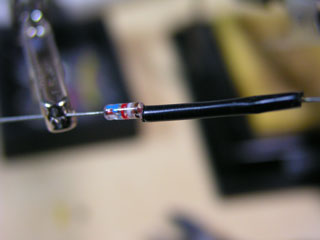

心を落ち着けるために熱伸縮チューブで
ダイオードを絶縁します。
このチューブは剥き出しになっている線で
ショートの心配がある箇所へ通してから
|
 |
熱を加えると縮んでフィットする優れものです。
やっと、絶縁対策にも気を配れるようになってきました。
|
 |
そして、配線完了！
電池もビシッと収まりました。
|
 |
ＬＥＤも点灯しました。
テストの時、オペアンプ入れ忘れた以外
ほとんどノートラブルです。
しかし慢心はいけません。
自身と慢心は別物です。
|
 |

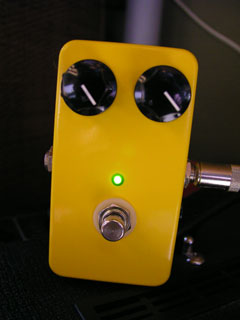

ヴォリュームとディストーション
調整ノブを取り付け、ひとまず完成です。
闘魂BOOSTERのようにレタリングを施すことも
考えたのですが、予てからの資金難を考慮し
パーツとして一番高価ともいえるケースを
使いまわすため断念しました。
つまり、この「RR DISTORTION」は、
実験体としての役目を果たした後、
消え去ることを運命付けられた悲しい機種なのです。
|
 |
感傷に浸ることなく実験開始です。
これまでの経験で、まずは大きく音のキャラクターが
変わる所から攻め、その後細かい箇所を詰めて
いくのが得策と悟りましたのでズバッと
ICオペアンプ交換行ってみます。
使用機材は以下参照のほどを。
RR DISTORTION OFF(110kbMP3)
もちろん、「RR DISTORTION」の
つまみは両方ともフルです。 |
 |
まずは教科書指定のLM741CNです。
LM741CN(210kbMP3)
これは、これで良いじゃないですか。
今まで持っていた「DISTORTION＋」のイメージが変わりました。それと教科書にも「ハイが暴れ」と書いてあるのですが、私自身「音の暴れ」が今ひとつ
分かっていませんでした。
しかし、今回多少なりとも「音の暴れ」を認識できたかもしれません。ありがとう「RR
DISTORTION」。
次はメーカー違いで同等品らしいMC1741CPです。
MC1741CP(235kbMP3)
全く違う音になりました。LM741CNと比較するとローが、かなり増してます。しかし、モタリ気味というか
ローだけ遅れてくる感じがしないでもありません。
小さいアンプリファイアでのレコーディングでなら
使えるかもしれませんが。
そしてNE5534Pなのですが
NE5534P(220kbMP3)
これです。高中低域のバランスが
他２名と比較して段違いに好みです。
ノイズも一番少ない気がしますし。
迷いなくチャンピオン決定です。
|
 |
今回もオペアンプと音の関係性を
思い知る結果となりました。
チャンピオンに輝いたNE5534Pも
偶然購入してみたうちの一つですし、
樹海での宝探しに足を踏み入れてしまったような
気がしないでもありません。
エフェクター製作界に住む魑魅魍魎に慄いております。それと、基本的に「望む音ありき」で臨んでいた
エフェクター製作でしたが、「偶然出ちゃった音」を
楽しむのも一興ではなかろうかとの
考えも芽生え始めました。
再現できれば偶然では無くなる訳ですし。
ある特定の曲にしか使えない「一芸野郎」でも、
そいつにしか出せない音があるのなら
立派なのではなかろうかと。
しかし、「全てのトーンは弾き手の頭の中にある。」
との思いを堅持しつつ宝探しを続けたいと思います。
RR DISTORTION SAMPLE(2.4MB MP3) |
